진동을 측정하는 방법 (진동계와 FFT의 측정방법 수준의 차이)
섭씨, 화씨 만을 선택하고 버튼만 누르면 결과를 알 수 있는 온도와는 다르게 진동을 측정한다는 것은 사전에
비교적 많은 것을 알고 있어야 한다. 단위는 어떻게 선택하고 주파수 범위는 어디까지 두고 센서의 종류와
부착방법은 또한 어디를 어떤 방향으로 측정하는 지 등 모두 알고 있어야 하는 사항이라고 할 수 있다.
알고 있어도 어려운 지혜와는 달리 알고 있는 사람에게는 쉬운 것이 바로 지식이다.
진동측정방법(진동계와 FFT)
최근의 진동계는 간단한 Spectrum 주파수 분석과 Trend 저장 등이 가능한 것도 저렴하게 판매되고 있지만
일반적으로 진동계는 FFT(진동 주파수분석기)처럼 정밀 하거나 다양한 기능을 포함하고 있지 않다.
확인 할 수 있는 최적의 방법을 사용하여야 되는데 다음을 참조해서 진동을 측정하도록 하자.
항목
| 진동계
| FFT 다채널 주파수 분석기
|
계측기 선정
| 자석부착식 또는 탐침봉식
| 동시측정 채널수, FRF(공진)측정 여부, 기계진단용,
Long term recording용(DAQ), Rotor dynamics용,
Portable 등 측정 대상 및 용도에 맞도록 선택한다.
|
센서 선정
| - 자석부착식이 측정안정과
고주파 측정이 가능하여 탐침봉식보다 우수
- 감도를 수정할 수 있는 계측기는 감도가 높은 센서를
선택할 수 있음.
| - 저주파 감지용 (변위센서 및 DC 센서이용, 또는 가속도 500mV/g 이상 급 이용)
- 일반형 가속도센서(100mV/g)
- 고충격용 가속도센서(10mV/g)
|
단위설정
| 변위(um p-p), 속도(mm/s rms), 가속도(G rms)
| 변위(um p-p), 속도(mm/s rms), 가속도(G rms)
, AC/DC, Volt, 4~20mA
|
측정기법
| Slow (환경측정용)
Fast(일반기계측정)
| -Trend 측정(Route 기법적용)
- Transient(과도기법적용, Rotor dynamics)
- Averaging, Overlapping, Window,
AC/DC
|
측정위치
| 강성이 강한 위치, 안전주의,
베어링의 진동전달을 가장 잘 확인 할 수 있는 위치.
| Noise 주의, 진동의 특성을 잘 확인 할 수 있는 위치, 공진요소를 최소화 하거나 또는 잘 확인 할 수 있는 위치 등 선택.
|

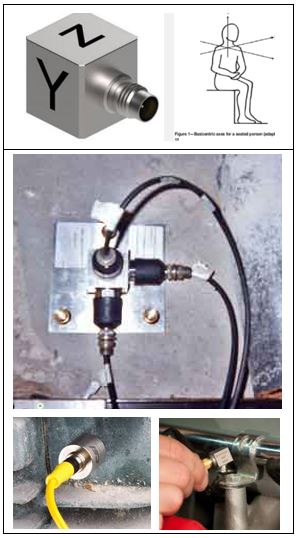

측정방향
| 수평,수직,축 각각(부하측,반부하측) 매 번 측정할 떄 같은 위치
| 수평,수직,축 각각(부하측,반부하측) 매번 측정할 때 같은 위치,
3축 센서 이용
|
주파수 범위
| 없거나, 기본 최대 셋팅
| -측정대상의 Fmax 주파수 선택(70X 기본)
-저주파일 경우 Sampling time 길어야함.
-Line 수 설정(선명도)
-Cut off 설정(Noise)
|
측정시기, 시간
| 평균상태를 나타내는 시기와 순간진동 시기를 비교
| - 부하상태(속도,하중,압력)을 동시에 같이 입력 측정
|
기타
| Spectrum, Stroboscope, Temperature 및 Trend 저장
기능 있는 계측기 우수
| - 후처리 S/W 기능이 우수한 것 선택
- 데이터의 Output 출력형식이 다양한 것 선택
|
계측기 선정 부터 측정 까지 모두 고려되어야 될 상황이다.
단순 진동계 만으로도 지금은 뛰어난 결과값을 가져 올 수 있으나 그래도 FFT 진동분석계에 비한다면 걸음마 수준이다.
내가 관리하는 설비 상황에 맞추어 적절한 계측기를 선정하여 관리 해야 된다.
