무선진동, 온도 상태모니터링시스템 : 크러셔 유성기어

이는 많은 시행착오를 겪고 있으며 개발도 현재 진행형이라고 생각한다.

국내에 무선 온라인 시스템에 대한 적절한 사례를 찾을 수가 없었기에 해외시장의 사례를 가지고 논해 보도록 한다.

대상 설비는 크러셔 유성기어이며 이는 실제 오프라인으로 관리를 하여도 매우 까다롭고 어려운 설비이다.

완벽한 솔루션이란 완벽한 감시를 하여 완벽한 진단을 할 수 있는 전문가가 주위에 있는 경우이다.

현재 말하고 있는 시스템은 WI-CARE라는 무선 온라인 진동관리 SYSTEM이며 이는 상시 감시 모니터링이 가능한

전문가에 의해 진단한 결과를 의미한다.

진단가는 측정시간에 낭비할 필요없이 지속적인 데이터 축적이 가능하다.

최근 전세계적으로 무선시스템이 유행이 번지고 있으며 상태모니터링도 예외가 아니다.

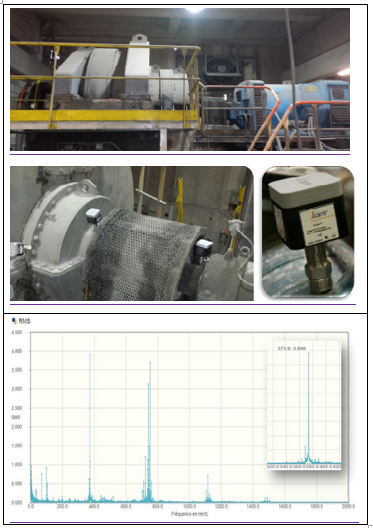

대형 시멘트 볼밀기계구성요소로 기어박스가 설치된 설비이며 고객은 초기 진동이 증가하여 의뢰하였고

무선 스펙트럼 전송 센서인 WI-care를 설치하였고 무선으로 원격에서 진동의 증가 원인을 분석하였다.

분석가의 진단과 스펙트럼은 기어주파수가 진동의 원인이라는 것을 확인 하였다.

주요주파수는 373Hz로 그 하모닉이 존재하며 5Hz의 사이드밴드가 존재한다.

분석결과 GMF(기어 맞물림주파수)로 확인 되었으며 5Hz는 링기어의 회전결함으로 파악되었다.

진폭 Trend는 몇일 사이로 2배이상 커졌으며 이의 근본원인은 조립불량에 이은 과도한 기계적이완으로 인한

구조 크랙이 발생된 것으로 판단되었다.

이는 실제 WI-CARE 시스템을 도입해서 관리자가 결함을 찾아낸 사례 였으며 이로 인한 많은 benefit을 누린 것도 사실이다.

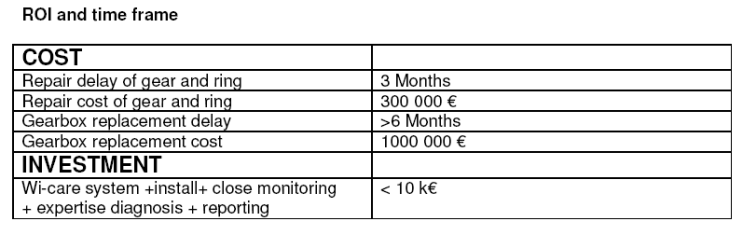

아래 표를 참조하면 어떠한 점이 좋은지를 알 수 있을 것이다.

실제 산출 비용이며 이는 우리나라 플랜트도 마찬가지라는 이야기이다.

망설이지 말고 확인 해보자.
