진동 상태감시(Monitoring)의 알람 설정방법

온도나 습도의 상태량은 시간에 따라 급히 변하지 않고 변화의 폭이 완만한 물성인 반면에 진동량(진폭)은 측정할 때마다

값이 다르고 편차가 큰 편의 물리성을 가지고 있다.

아날로그 시간파형을 샘플링(sampling)하여 디지털화 하는 역할을 계측기의 AD converter가 담당하는데 이 때 취득된 실시간

진동퍄형은 정상파(Steady state)라 할 지라도 매우 급변하고, 편차량이 단위에 따라 달라서 보통 10%이상까지 차이가 날 때도 많다.

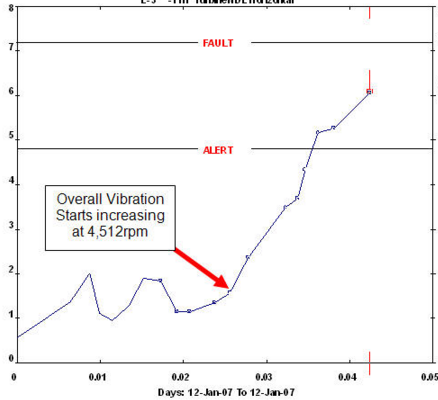

따라서 평균화(Averaging)기법을 선택하게 된다. 이 평균화된 값은 기간에 따라서 다시 평균화 하여 하나의 '점'으로 연결된 시간에 따른

'선(Trend 그래프)'으로 관리하게 된다.

Alarm (경보)의 설정방법

진동치(진동량,진폭)는 평균화를 거쳐서 기준치(Baseline)를 설정 할 수 있다. 즉, 기준치란 정상적인 거동 상태에서 선정한 진동데이타의 대표값이며

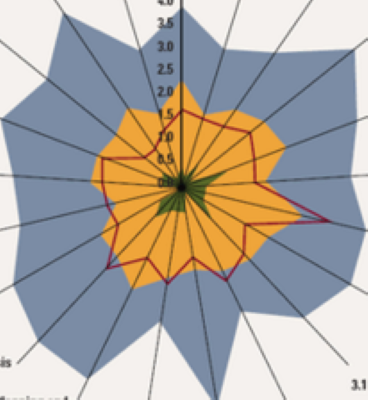

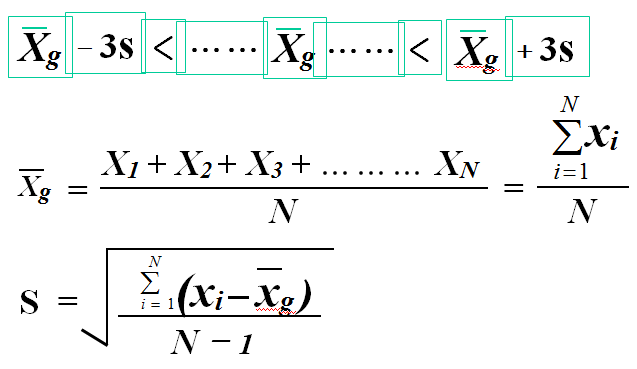

(ISO 에서는 취득평균값에 ±3 배의 표준편차를 가한 값을 상하한 값으로 본다.) 이를 기준치로 보고 어느 정도 증가하거나 감소하는지를 판단하여

기준치와 한계치의 비교를 하게 되는 단계로 경보는 보통 2단계(Alarm, Trip), 3단계(Warning, Alert, Trip)로 표현하며 오프라인 상태관리 운영프로그램과

온라인 상태감시 프로그램 모두 기본적으로 경보설정을 할 수 있도록 되어 있다. 정상은 대체로 기준치에 비해 상대평가 할 경우

0.5~2배인 량을 말한다. 주의는 2배이상, 경고는 4배이상, 위험은 10배이상으로 각각 평가한다.

한계치는 기계제조사의 권장사항을 따를 수도 있고 회사의 자체기준을 정할 수도 있지만 공식적으로는 상대적인 기준과 절대적인 기준으로 표현되는

ISO10816, ISO13373 등에서 그 것을 찾을 수 있다.

영역 A(신규설치기계), 영역B(장기운전허용), 영역C(제한된 시간운전허용), 영역D(기계손상)

ISO 13373-1

경보치(Alarm) = 기준치 + (영역 B의 상한) * 0.25, 기준치가 작을 때는 영역 C보다 아래의 값, 기준치 2배

긴급정지(Trip) = 영역 C ~ 영역D의 값, 기준치 10배

ISO 10816

경보는 영역 B/C의 경계 1.25배 초과 않도록, 비상 정지값은 C/D의 경계 1.25배를 초과하지 않도록 설정.

저,중 주파수 (Alarm 2배, Trip 10배), 고주파수(Alarm 6배, Trip 100배)등으로 표현하고 있다.

대체로 고가의 설비일 수록 제조사의 권장사항을 많이 따르고 기계 승인 시에 절대적인 기준을 적용,

관리시에는 자사의 기준을 설정하여 한계치를 정하고 있다.
