베어링의 결함진전 (베어링의 상태를 진동스펙트럼으로 확인해보기)

구름,볼 베어링은 회전하는 축의 하중을 받아서 지지대에 전달하는 중간 부품으로서 기본적으로 볼과 레이스 간의 점 접촉 면적을 줄여주기 위해서 윤활이 반드시 필요하며, 충격음이 반드시 존재한다. 또한 구름,볼 베어링은 계속적인 마찰로 인해 마모상태가 진전될 경우, 더 이상 구름지지요소로서의 구실을 못하게 되므로 이를 미리 예상하고 방지하는 것이 설비관리자의 주요임무중의 하나라고 할 수 있다. 베어링의 결함진전상태를 진동스펙트럼(Vibration Spectrum)으로 확인해 보면 아래와 같다.

베어링의 수명은 유한하다. 그리고, 매우 중요한 부품이다.

하나의component로 보았을 경우, 회전기계에서는 적어도 2개~5개 정도의 베어링이 축의 정하중 및 동하중을 지지해 주기 위해서, 역할을 다하고 있다. 최선의 수명을 유지하기 위해서는 적절한 윤활주기와 아울러 보수, 전기절연, 설치환경(온도 및 습기), 축정렬, 발란싱 등이 필요하다. 또한 주기적인 진동 및 온도 측정을 동반하게 되는데, 역시 이슈는 베어링이 언제 수명을 다할 것인가? 이며, 생산에 큰 차질을 동반하게 될 돌발정지(BM)를 막기 위해서 그 교체시기를 결정해야 하는 것이다.

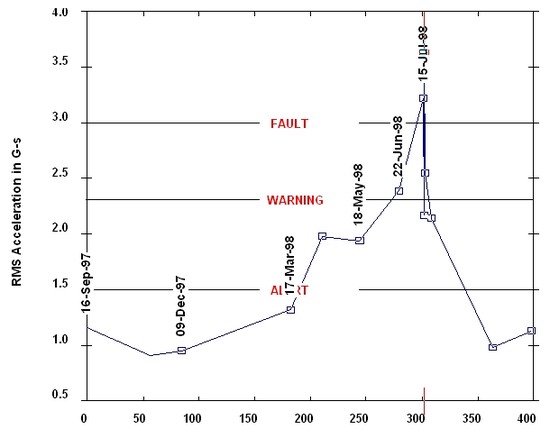

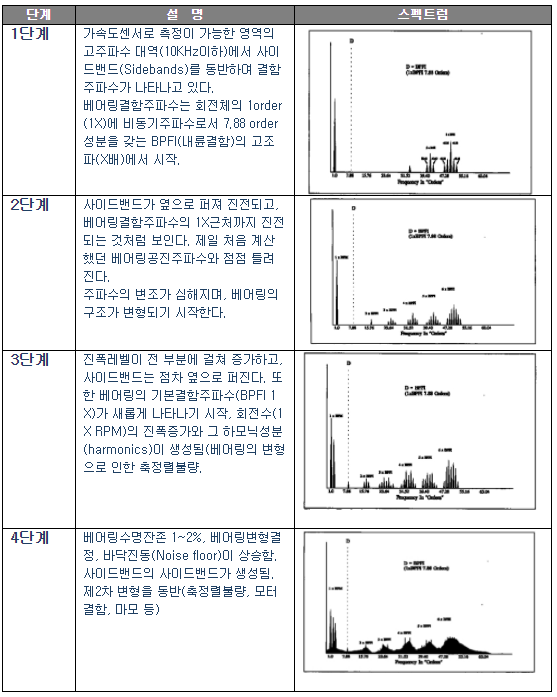

베어링의 결함단계1단계~ 4단계를 살펴보면, 그 진전이 길게는 몇 년이 걸릴 수도 있고, 몇 시간이 걸릴 수 도 있기 때문에 그 추이를 반드시 볼 수 있는 경향데이타그래프(Trend)가 사용되게 된다.
