FFT 진동계측기를 이용하여 진동을 측정한다는 것은 다른 물리량 측정보다 미리 감안해야 할 것이 많이 있다. 무엇보다도 처음에 가장 난감한 문제는 바로 “몇 Hz까지 설정해야 하는가?”일 것이다. 진동계를 가지고 있다면 별로 고민할 필요는 없다. 보편적인 진동계에는 FFT처리를 하지 못하므로 주파수 설정 자체가 없이 시간파형만을 가지고 측정이 가능한 영역을 적정한 필터링을 사용해서 잘라 사용하기 때문이다. 그러나 FFT계측기는 다르다. 주파수 설정을 잘못하면 원하는 신호를 전혀 보지 못할 수도 있고 기본에 관련되는 문제이기 때문에 난처함을 보기도 한다
.
주파수 설정(최대주파수 Fmax와 Sampling주파수)
진동측정을 위한 주파수 설정에서는 기본적으로 최대주파수(Fmax)를 설정하면 된다. 이 것은 스펙트럼 그래프의 가로축 최고 주파수를 의미한다. 예전 고급FFT종류에서는 샘플링주파수(Sampling frequency, Sampling rate)로 표현하기도 하는데 진동계측기에서는 보통 Fmax의 2배에 해당한다. 정확하게는 2.56배이지만 2배로 설정되고 있다. 따라서 샘플링 주파수를 묻는다면 최대주파수는 2로 나눠주면 된다. 그러나 설정값을 넣는 것이 중요한 것이 아니라 예를 들어 Fmax를 1000Hz으로 맞춘다면 무엇을 볼 수 있을까를 미리 생각해야 하는 것이 가장 중요한 것이다. 아래참조.
1. 기계의 제원파악

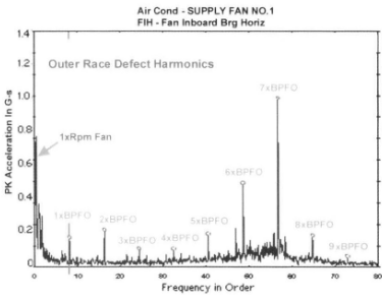

-원동drive component의 회전수(모터의 pole 수, 전기주파수, 터빈의 Blade수, Sleeve or Rolling 베어링, 기타 회전요소)- Sleeve 베어링은 저주파를 잘 측정할 수 있어야 한다.
-피동 driven
component의 회전 이벤트 정보(Blade수, Vane수, Sleeve or Rolling 베어링, 기어의 단과 잇수, 기타 회전요소) –기어맞물림 주파수(GMF)의 3배까지 측정이 좋다.
