FFT (Fast fourier transform)-파형분리

​

최초의 진동은 중국에서 측정하였지만 대부분의 진동이론과 진동의 응용은 서유럽에서 시작되었고 현재의 진동관련 산업은 미국이 가장 보편적인 중심이다. 따라서 공용단어를 번역하는 것도 가지각색이다. 소음진동분야에서 예를 들면 옥타브와 주파수분석이 다른 말인 것으로 알고 있는 것, FFT란 단어는 가장 많이 사용되는 진동단어이지만 주파수분석으로 이해하고 있는 것 등이다. 이미 상식인데 되돌리기 어렵기도 하다.

​

FFT(고속푸리에 변환)

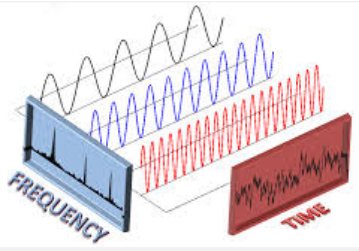

FFT는 푸리에란 과학자가 개발한 변환식을 간편화한 재개발 변환식이다. 그 변환식은 어떠한 복잡한 주기파형도 조화파(정현파)의 합으로 표현할 수 있다. 이 것을 표현할 때 이것이 스펙트럼을 의미하는 것은 아닌 것에 주의하는 것이 좋다. 즉, 분리된 조화파를 초당 반복수를 나타내는 그래프에 나타낸 것을 스펙트럼이라고 할 뿐이다. 물론, 스펙트럼이 분리된 주파수를 확인하기 매우 편리하여 설비진단 및 주파수분석분야에 활용되지만 다시 말해서 스펙트럼이 FFT는 아니라는 것은 말뜻으로 구분할 수 있어야 한다. 그래서 필자는’ FFT를 ‘파형분리식’, ‘FFT계측기를 파형분리기’로 호명하는 것이 좋다고 생각한다. 고속(Fast)푸리에(Fourier) 변환(Transform)이란? 단순히 푸리에 변환을 이산화하여 계산을 수행하는 이산푸리에 변환의 계산에 있어 삼각함수의 주기성을 이용하여 계산속도의 효율을 높이는 알고리즘이다. 즉, 무한 계산을 모두 수행하지 않고 동일한 값을 생략하는 기법으로 계산량을 줄인 것이다. 1962년Cooley, Tukey가 제안하였으며 현재의 분석기의 출현을 가능하게 한 방법이다. 따라서 FFT analyzer란 시간신호를 입력 받아서 고속푸리에 변환을 행하여 주파수 분석을 함으로써 신호의 특성을 파악하는 장비를 통칭하는 용어이다. 일반적으로 신호분석기(Signal analyzer), 스펙트럼분석기(Spectrum analyzer) 등과 혼용하여 사용된다.
