동과 소음의 기본 3대 그래프
진동과 소음을 해석한다는 것은 측정하여 후 처리된 그래프를 이해하고 설명할 수 있다는 것과 같은 말이라고 해도 과언이 아니다. 데이터는 반드시 그래프로 표현할 수 있으며 그래프는 통계를 보는 방법이다. 이 또한 수학으로 해석할 수 있다. 그러나 논문을 작성하여 학술적인 업적을 이루는 것 보다는 현장에서는 진동과 소음 때문에 고통스럽고 큰 물질적 피해가 있거나 있을 수 있다. 그 한 가운데 진동문제가 있으므로 우리는 결국 데이터(그래프)를 잘 확인하고 해석할 수 있어야 한다. 여기서는 진동을 알고자 한다면 반드시 익혀야 할 기본적인 진동그래프에 대해서 구분하고 설명하고자 한다.
진동의 기본적인 3대 그래프(Waveform, Spectrum, Trend)

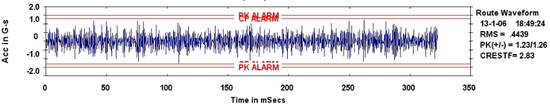

진동의 최초 기본적인 그래프는 당연히 시간파형(Waveform)이다. 시간파형을 통해서 패턴과 현상을 구분한다. 그러나 복잡한 파형은 스펙트럼(Spectrum)으로 파악한다. 이 그래프는 시간파형처럼 시간에 따른 진폭의 변화를 파악하는 것이 아닌 주파수에 따른 진폭의 우열을 파악하는 그래프이다.

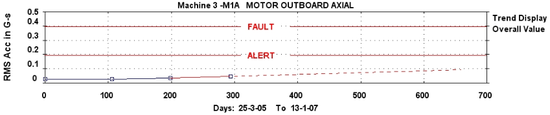

특히, 차수분석(Order analysis)를 주로 사용하여 회전기계를 진단하는 ‘설비진단. 기계건강진단’ 분야에서 많이 사용한다. 또 다른 Trend(경향그래프)는 시간파형과 혼동할 수 있으나 장기간의 진동량의 변화추이곡선이라고 할 수 있다. 시간파형은 우리가 가진 보통 퍼스널 컴퓨터에서 단채널로 최대 1개월을 넘길 수 없다. 보통 다채널로 사용하므로 2~3일 이내이면 컴퓨터의 저장공간은 없어질 수 있다.
그래서 1초, 1분, 1시간 등 진동량을 평균화하여 1개월, 1년, 10년 등으로 다채널을 관리할 수 있는 그래프가 필요했는데 이 그래프를 Trend라고 한다. 소음분야에서는 ‘Time history’라고도 한다. 상대비교(과거의 진동과 현재의 진동)를 위해 필수적인 그래프이다. 이 3가지의 그래프는 진동을 분석하여 문제를 파악하거나 설비의 상태를 관리한다면 반드시 알고 있어야 한다. 이를 서로 비교하여 설명하였다.
