모니터링 솔루션 > 무선 솔루션 > Phantom

무선 진동 모니터링 시스템

PHANTOM

오늘날 산업단지에서의 기계의 수명연장 및 돌발고장 방지, 정비기간 수립 등을 위해 예지보전이 필수 요소가 되었습니다. 특히 감소하는 인원 부족문제로 온라인 모니터링 시스템이 필요하지만 높은 설치비용으로 도입이 쉽지 않았습니다.

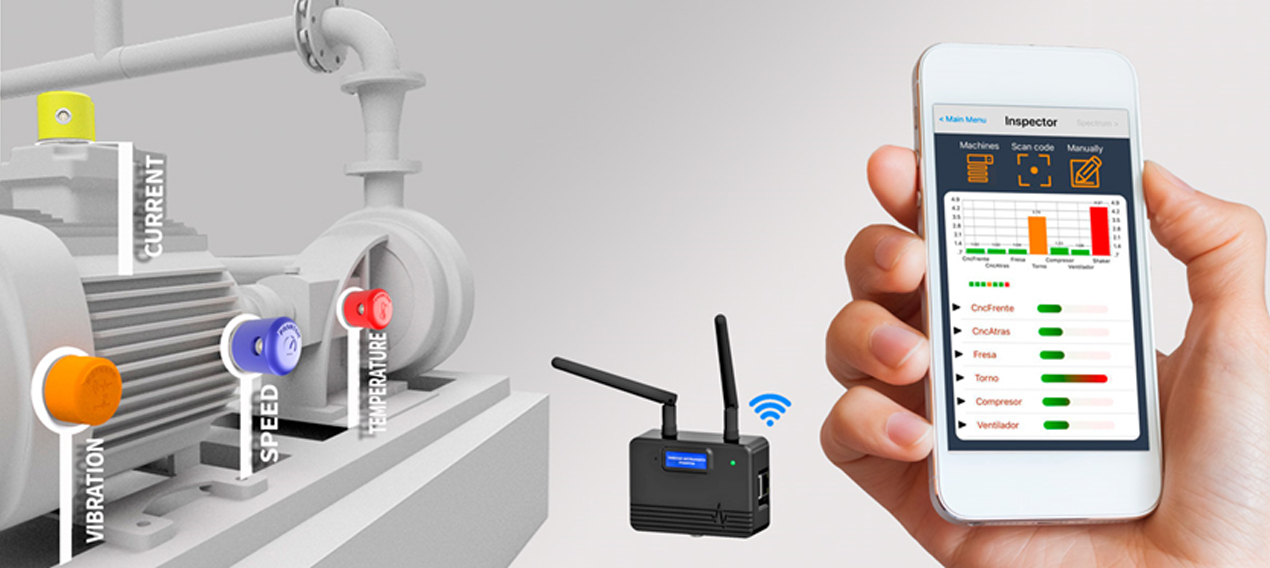

4차 산업시대 IOT 기반에 새로운 무선 모니터링 시스템은 기존 시스템의 모든 단점을 개선하여 쉬운 설치와 낮은 도입비용, 높은 배터리 수명을 장점으로 전세계 산업용 유선 모니터링 시스템을 대체하고 있습니다.

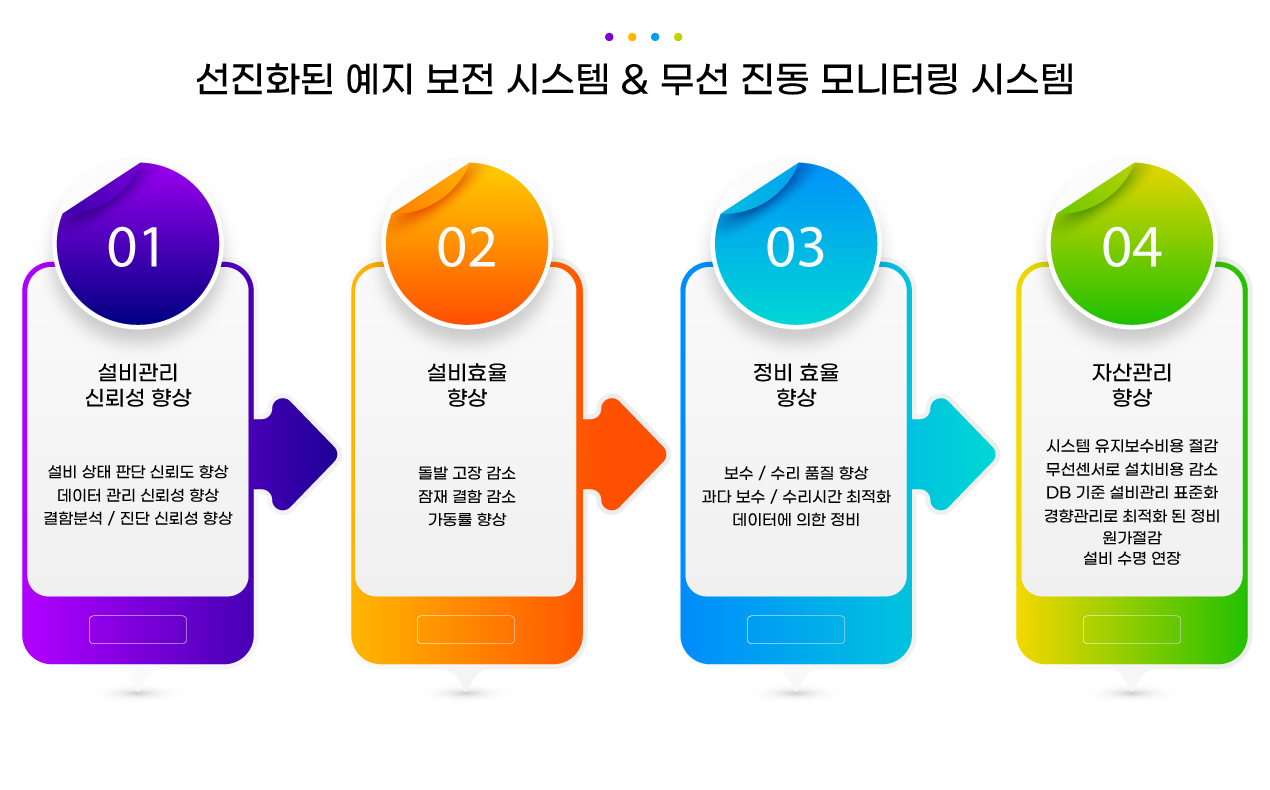

도입 효과

Introduction Effect

제품 특징

Features
· 합리적인 가격의 센서 및 모듈
· 쉬운 설치
· 클라우드 또는 로컬 네트워크 고객 맞춤형
· 다양한 무선 센서
- 진동가속도(10kHz, 6400Line, 3축센서)
- 전류(3상 5~1000A)
- 온도(Thermocouple, 비접촉 적외선)
- RPM(~200,000)
- 기타 신호
· 1 gateway 당 50개 센서 연결<확장 연결 가능>
- 150m 통신
- 자동 센서 인식
- Open base 프로그램 구성
- (시간파형, 스펙트럼, 엔벨로프, 베이스라인, 알람 설정)
· 자동진단 도구
· 자동 보고서
· 30,000개 이상의 베어링 데이터 베이스
· Modbus 범용 통신기능으로 PLC, Scada와 호환

소프트웨어

Software

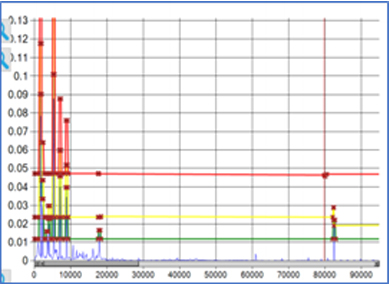

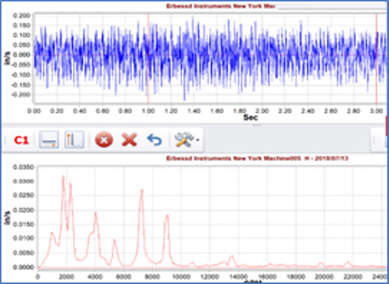

시간파형/스펙트럼

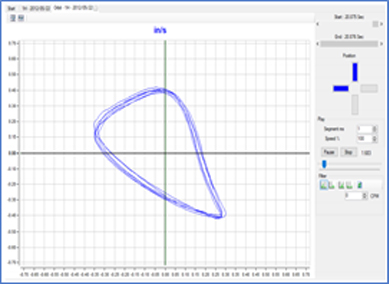

궤도도표 (Orbit)

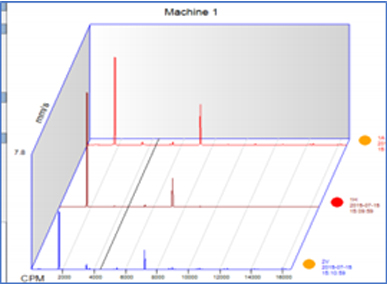

워터풀 도표

각종 알람

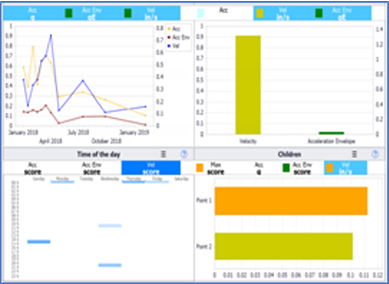

트랜드 및 각종 바그래프

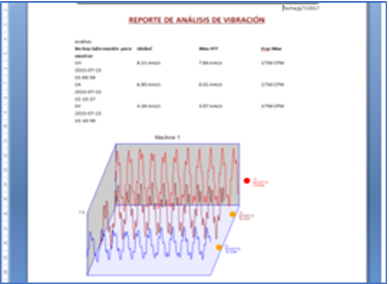

보고서 출력

제품

Product

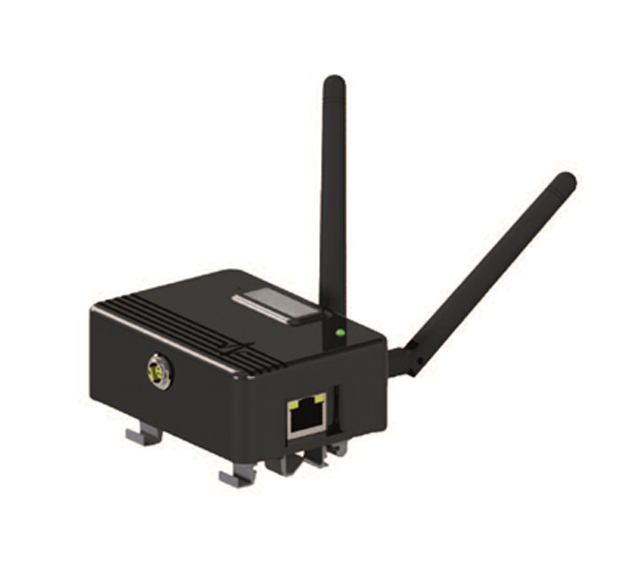

  • 무선 센서 수신기

    Gateway / Repeater
    센서와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    적정 접속 센서 수량 50 EA
    전원 5VDC
    사이즈 86 x 63 x 31mm
    무게 153g
    사용온도 -40 to 85°C
    서버와 통신 Ethernet, WiFi, LTE/4g

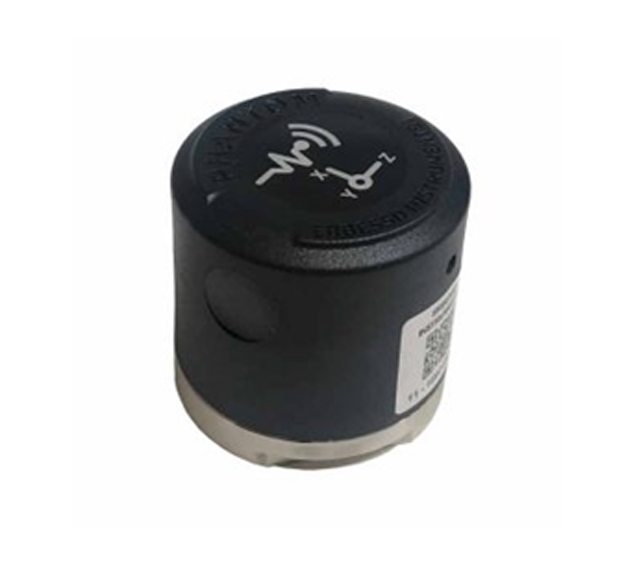

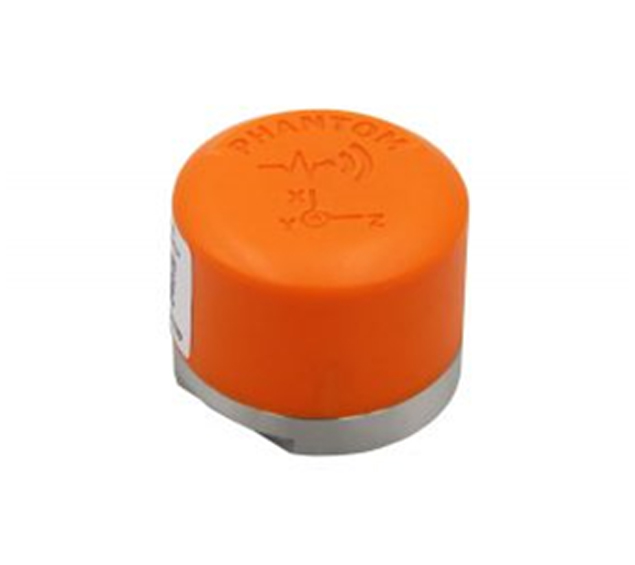

  • 3축 무선 진동센서

    Triaxial Vibration Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 MEMS Tri-axis accelerometer
    Sensor Range 8 / 16 / 32 g
    Sensor freq. range 10 kHz (x, y) 5.1 kHz (z)
    Sample Rate 25,600 Hz
    Lines of resolution 6,400
    전원 3.6 V Li - TL-5935
    사용시간 2 - 4 years (측정 주기에 따라 변동)
    사이즈 47 x 33 mm
    무게 100g
    사용온도 -40 to 85°C
    IP등급 IP67
    온도센서 내장
  • 3축 무선 진동센서 – 저속 설비용

    Triaxial Vibration Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 MEMS Tri-axis accelerometer
    Sensor Range 2 / 4 / 8 g
    Sensor freq. range 4kHz (x,y); 1.8kHz (z)
    Sample Rate 25,600 Hz
    Lines of resolution 6,400
    전원 3.6 V Li - TL-5935
    사용시간 2 - 4 years (측정 주기에 따라 변동)
    사이즈 47 x 33 mm
    무게 100g
    사용온도 -40 to 85°C
    IP등급 IP67
    온도센서 내장

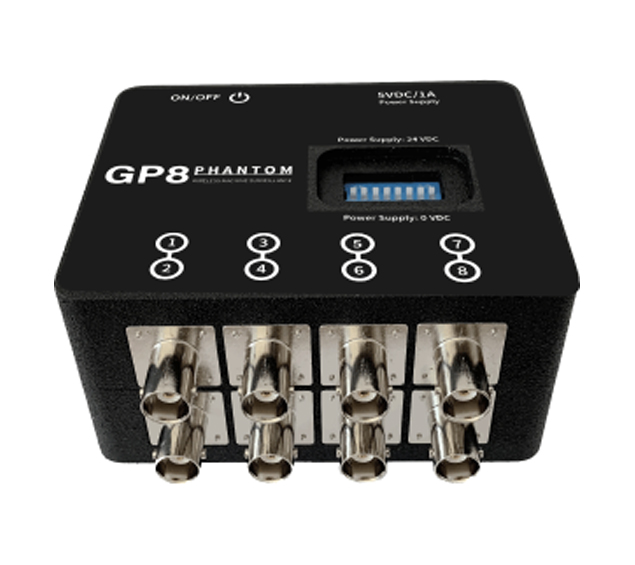

  • 무선 ICP 진동센서 인터페이스

    Wireless 8 Connection ICP Accelerometer Interface
    특징 ICP 센서 신호를 무선으로 변환 및 송출
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    Channels 8 Channels
    Max AC Input 2.5 Vpp
    Sample Rate 31,250 Hz
    Lines of resolution 6,400
    전원 5VDC / 1 A
    사이즈 102 x 83 x51 mm
    무게 350g
    사용온도 -40 to 75 °C
    Modbus 통신 가능

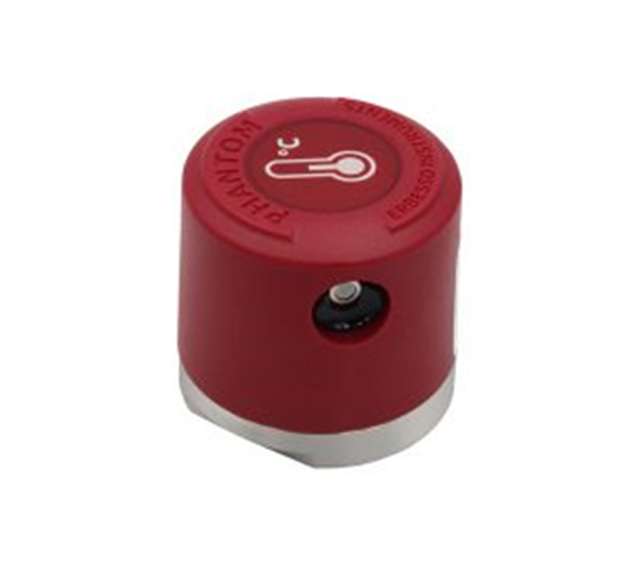

  • 무선 온도센서 – 비접촉 적외선

    Non Contact Wireless Temperature Infrared Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 적외선 온도센서
    Temperature Range -70°C to +380°C
    Accuracy ±5°C
    측정거리 1~10cm
    전원 3.6 V Li - TL-5935
    사용시간 2 - 4 years (측정 주기에 따라 변동)
    사이즈 48mm x 34mm
    무게 177g
    사용온도 -40 to 85 °C
    IP등급 IP67

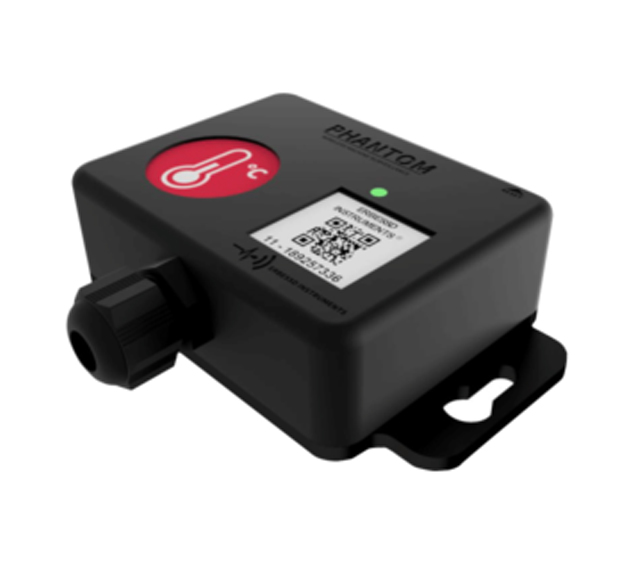

  • 무선 온도센서 – 접촉

    Wireless Thermocouple Type K Temperature Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 Thermocouple type K
    Temperature Range -210 to +1800 °C
    Accuracy ±5°C
    전원 2 x Battery AAA 1.5V
    사용시간 2 - 3 years (측정 주기에 따라 변동)
    사이즈 100mm x 77mm x 26mm
    무게 138g
    사용온도 -40 to 80 °C
    IP등급 IP67
    Thermocouple type K포함

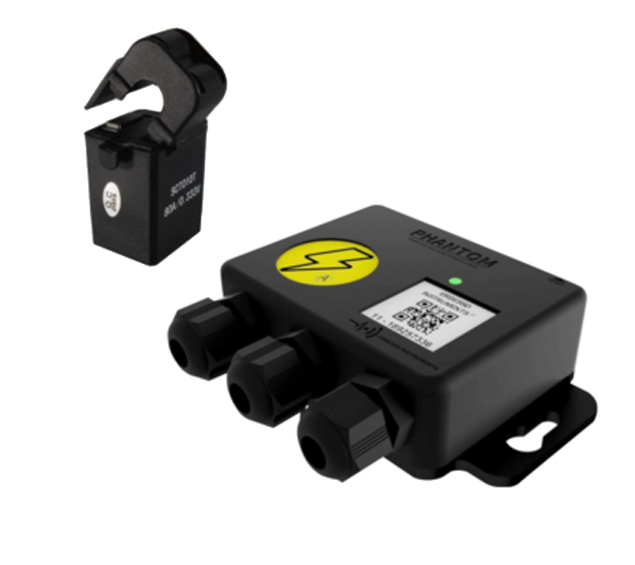

  • 무선 전류센서

    Wireles Amperage Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 Split Core Current Transformer sensor
    CT sensor compatibility 50 / 100 / 250 / 500 Amp
    Frequency Range ±5°C
    Accuracy ±5%
    Measurement Minimum / Maximum / Average / Amp Hour (RMS AC Current)
    Input 4 Clamps for 4 Phases measurement
    전원 2 x Battery AAA 1.5V
    사용시간 2 - 3 years (측정 주기에 따라 변동)
    사이즈 100mm x 77mm x 26mm
    무게 138g
    사용온도 -40 to 80 °C
    IP등급 IP67

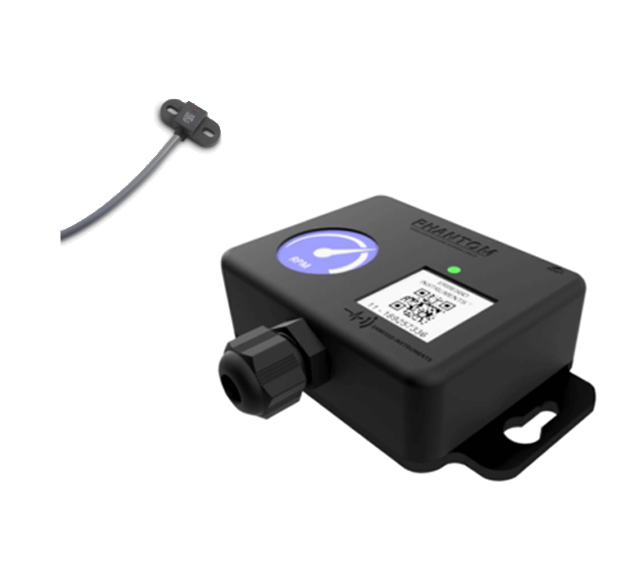

  • 무선 스피드센서

    Wireless Hall Effect RPM Sensor
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    센서 종류 Hall effect sensor
    Switching Speed 600 kRPM
    Active Distance 5mm to 15mm
    Accuracy ±5%
    전원 2 x Battery AAA 1.5V
    사용시간 2 - 3 years (측정 주기에 따라 변동)
    사이즈 100mm x 77mm x 26mm
    무게 138g
    사용온도 -40 to 80 °C
    IP등급 IP67
  • 무선 멀티 파라미터 센서 – 전압 센서용

    Wireless Multiparameter Senso
    특징 변위, 근접, 스피드 센서등을 무선으로 변환 및 송출
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    Channels 2 Channels
    Max AC Input 2.5 Vpp
    Sample Rate 31,250 Hz
    Accuracy ±5%
    전원 2 x Battery AAA 1.5V
    사용시간 2 - 3 years (측정 주기에 따라 변동)
    사이즈 100mm x 77mm x 26mm
    무게 138g
    사용온도 -40 to 80 °C
    IP등급 IP67

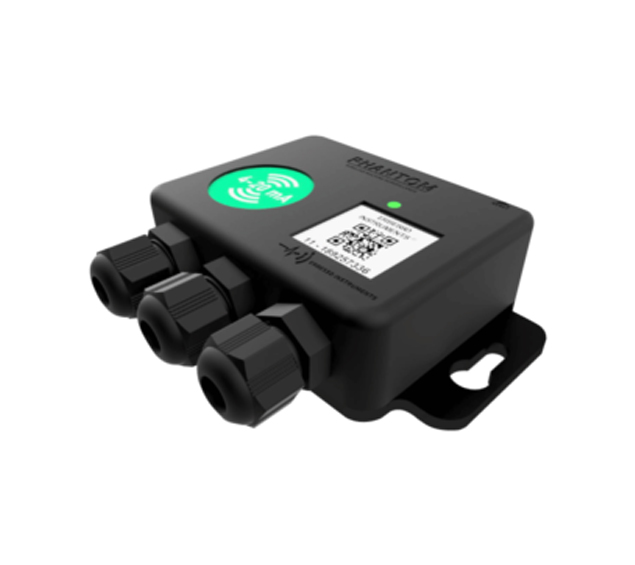

  • 무선 멀티 파라미터 센서 – 4-20mA 전류 센서용

    Wireless Multiparameter Senso (4-20mA)
    특징 4-20mA 센서를 무선으로 변환 및 송출
    수신기와 통신 2.4 GHz BLE 5.0
    통신거리 가시거리 100m
    Channels 4 Channels
    Input Range 4-20 mA CC
    Accuracy ±5%
    전원 2 x Battery AAA 1.5V
    사용시간 2 - 3 years (측정 주기에 따라 변동)
    사이즈 100mm x 77mm x 26mm
    무게 138g
    사용온도 -40 to 80 °C
    IP등급 IP67
