모니터링 솔루션 > 컨베이어벨트 모니터링

컨베이어 벨트 모니터링

Belt scan systems

Belt scan systems은 전 세계적으로 40년 간 산업 컨베이어 벨트 모니터링 및 보호 시스템을 생산 및 공급하며, 벨트를 보호하고 모니터링하기위한 비접촉, 비 침습적, 온라인 솔루션에 초점을 맞춘 첨단 기술을 제공합니다.
Rip Detection에서 On-line Cover Thickness에 이르기까지 컨베이어 벨트의 수명과 벨트 운반 자산의 안전을 극대화할 수 있는 올인원 자산 관리 솔루션을 제공합니다.

제품

Product

벨트 찢어짐 모니터링 Belt Rip


  • BG10k

    Belt Guard 10K
    · 벨트 내부 스틸 코드를 분석하여 찢어짐을 검출
    · 접촉식 모니터링으로 신뢰도 향상
    · 모든 유형의 스틸 코드 벨트와 호환
    · 1년 동안 3개의 국가에서 3번의 재앙적인 찢어짐 방지
    Application
    · 벨트 종류 Steel Cord
    · 벨트폭 No Limit
    Main Electrical Enclosure (MEE)
    · 재질 316 Grade Stainless Steel IP66
    · 크기 700 x 500 x 220
    Electronics
    · 전원 24VDC (110/220VAC 60/50Hz optional)
    · 통신 TCP/IP Ethernet, PLC Control Cable and 4G Modem
    · 사용온도 -13 ~ 158°F(-25 ~ 70°C), 5 to 95% RH

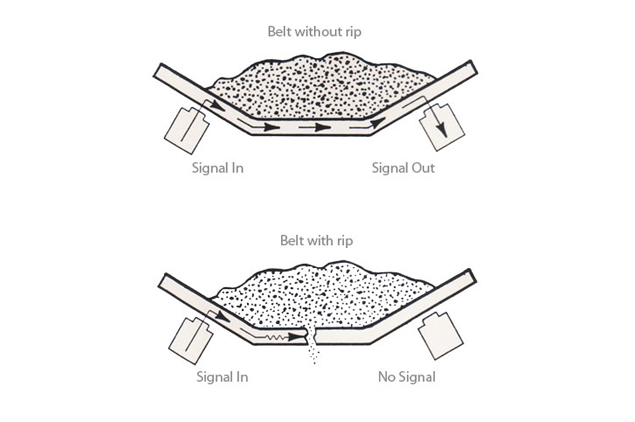

찢어짐 검출 원리

BG10K Rip Test 동영상

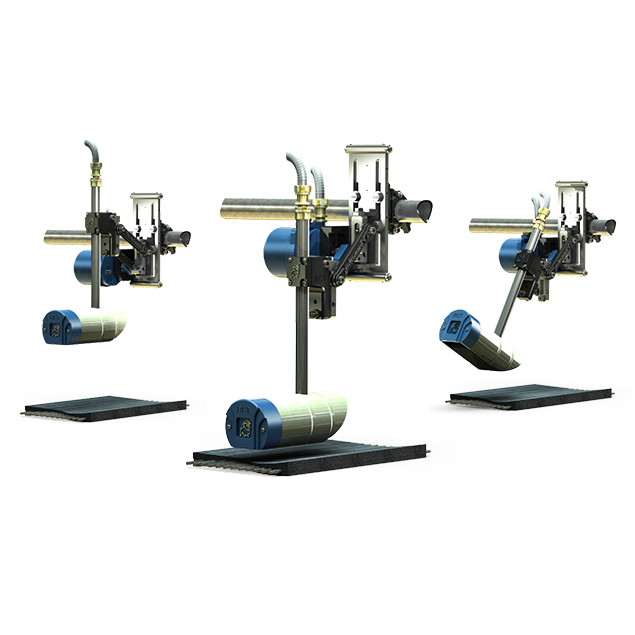

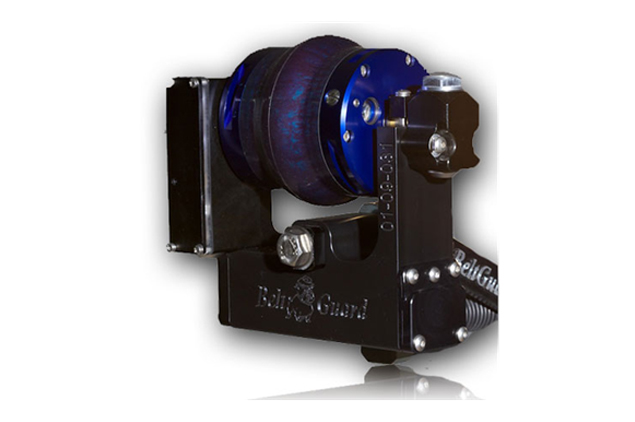

Probes / Sensors

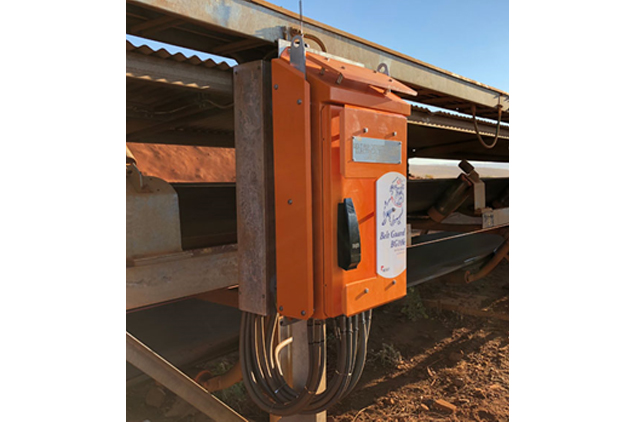

Communications Box

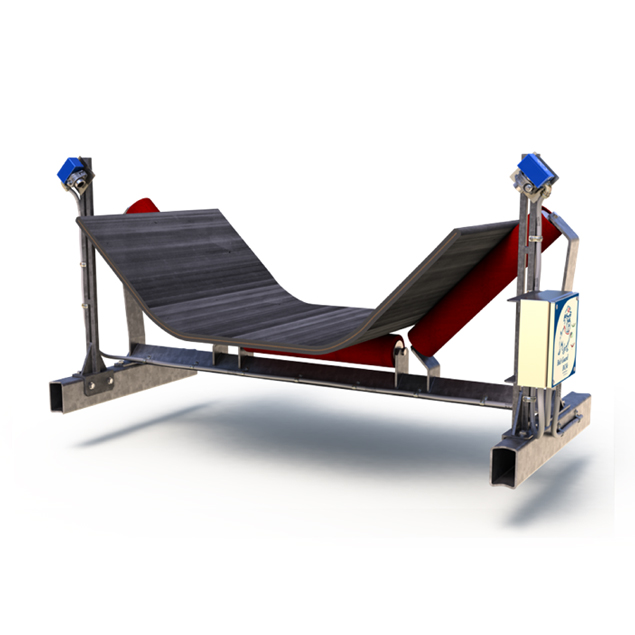

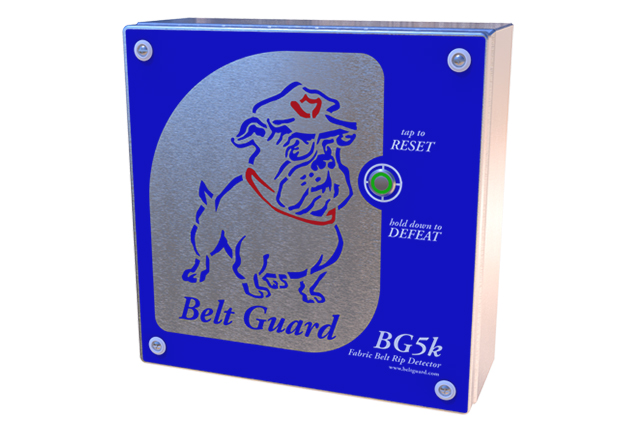

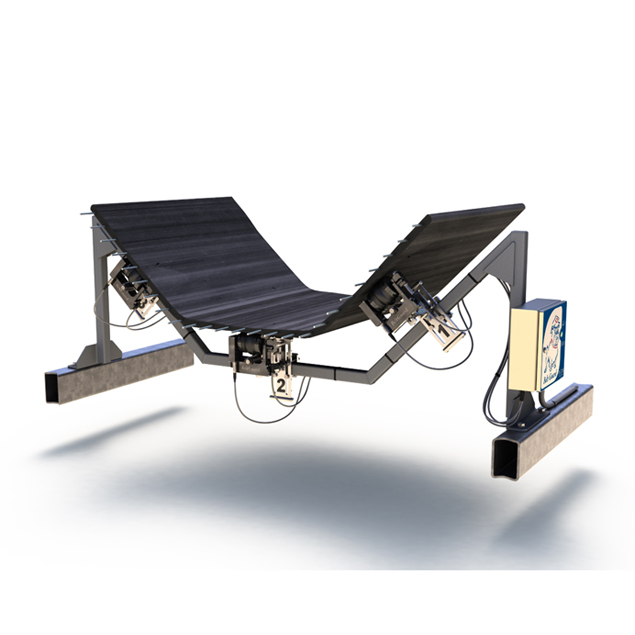

  • BG5k

    Belt Guard 5K
    · 벨트 폭의 변화를 감지하여 찢어짐을 검출
    · 비접촉 모니터링
    · 모든 유형의 벨트와 호환
    · 4-20mA 출력
    Application
    · 벨트 종류 Fabric, PVC or Steel Cord
    · 벨트폭 No Limit
    Main Electrical Enclosure (MEE)
    · 재질 Stainless Steel
    · 크기 370 x 230 x 370 (Box, No Weather Shields)
    Electronics
    · 전원 110/220 VAC 60/50Hz or 24VDC
    · 통신 TCP/IP Ethernet and PLC Control Cable
    · 사용온도 -13 ~ 158°F(-25 ~ 70°C), 5 to 95% RH

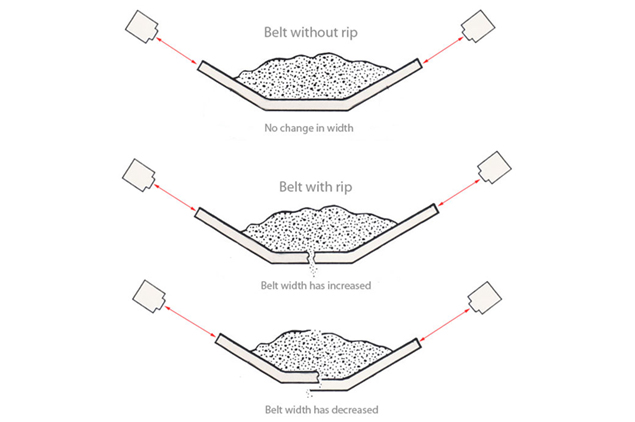

찢어짐 검출 원리

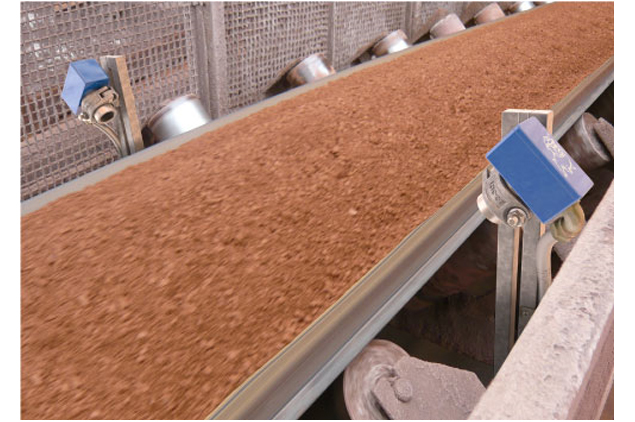

현장 설치 사진

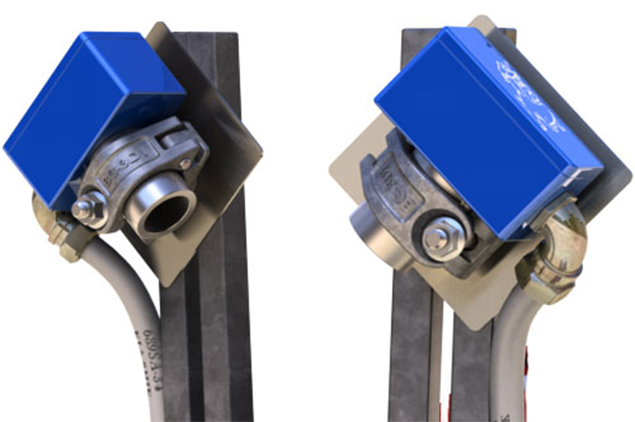

Probes / Sensors

Communications Box

벨트 상태 모니터링 Belt Condition Monitoring


  • BSCM

    Belt Scanner Condition Monitoring
    · 벨트 내부 강철 코드의 상태를 모니터링하여 대형 사고 예방
    · 비접촉 모니터링
    · 모든 유형의 스틸 코드 벨트와 호환
    Application
    · 벨트 종류 Steel Cord
    · 벨트 폭 No limit

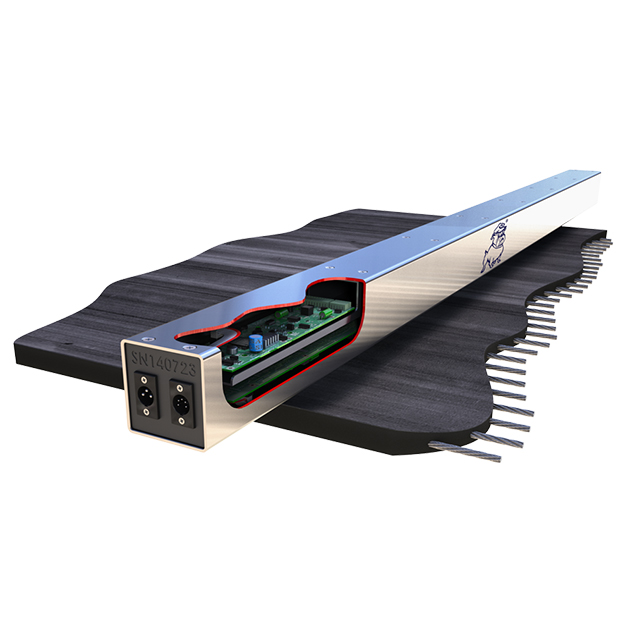

    Transduser
    · 재질 Stainless Steel
    · 크기 80 x 80 x L (width of conveyor structure)
    · 무게 8.75 kg / metre length*
    Main Electrical Enclosure (MEE)
    · 재질 304 Grade Stainless Steel IP66 (NEMA4)
    · 크기(mm) 400 x 400 x 250 (No Weather Shields)
    Electronics
    · 전원 24VDC (110/220VAC 60/50Hz optional)
    · 통신 TCP/IP Ethernet, PLC Control Cable and 4G Modem
    · 사용온도 -13 ~ 158°F(-25 ~ 70°C), 5 to 95% RH

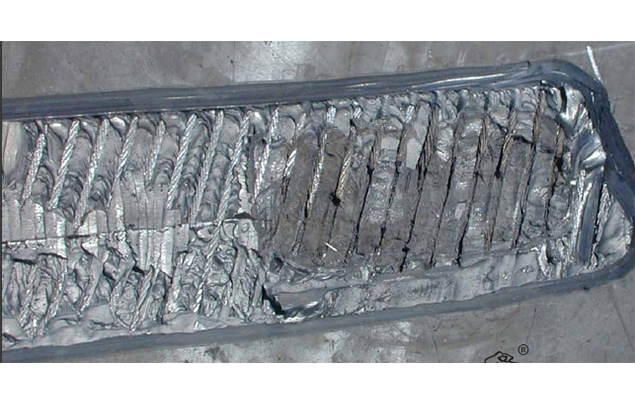

  • 재난 이벤트 감지

    Disastrous Event Detection (DED)
    ·  끊어진 코드
    ·  녹슬거나 부식 된 코드
    ·  꼬인 코드 (수직면)
    ·  피로한 코드 (코드가 소성 변형 및 연성 파손과 일치하는 필라멘트에 불 연속성이있는 경우)
    ·  누락 된 코드

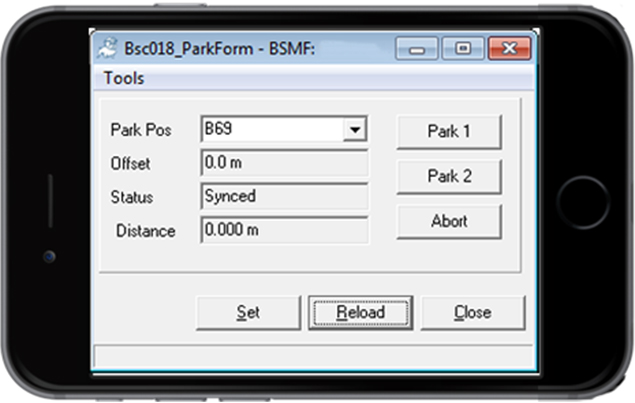

  • 프로그램 파킹

    Programmed Parking (PP)
    ·  사용자가 원하는 벨트 위치(결함 코드 위치)를 컨베이어 벨트 운정중 원하는 구역에 정지 시키는 기능
    ·  벨트 이벤트 위치를 나열하는 벨트맵과 소프트웨어를 이용, App를 통해서 스마트폰에서도 사용 가능

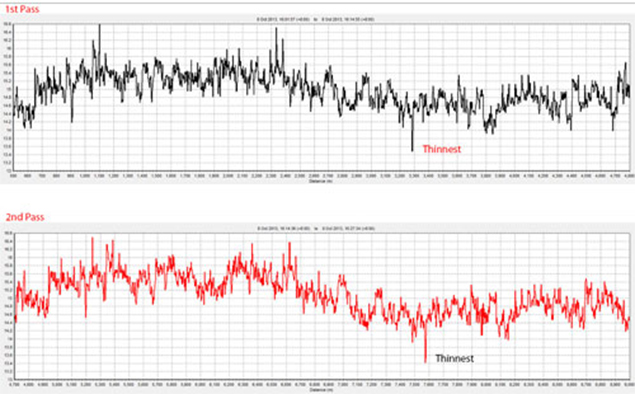

벨트 피복 두께 모니터링 Remaining Cover Thickness


  • RCT

    Programmed Parking (PP)
    · 운전중인 컨베이어를 멈추지 않고 남아있는 벨트 피복의 두께를 모니터링
    · 비접촉 모니터링
    · 모든 유형의 스틸 코드 벨트와 호환
    Application
    · 벨트 종류 Steel Cord
    Main Electrical Enclosure (MEE)
    · 재질 Stainless Steel
    · 크기 400 x 400 x 440 (Box, No Weather Shields)
    Electronics
    · 전원 110/220 VAC 60/50Hz or 24VDC
    · 통신 TCP/IP Ethernet, 4-20mA, Modbus
  • 소프트웨어

    Software
    ·  분석 및 보고서는 내부에서 수행하거나 월별 요금으로 아웃소싱 할 수 있습니다
    ·  벨트 피복 수명 예측
    ·  낡은 피복으로 인한 사고 예방
    ·  유지보수 기간 예측
