모니터링 솔루션 > 볼트 하중 모니터링

현장 모니터링

Onsite Monitoring

볼트 체결중 간단한 볼트 하중 확인

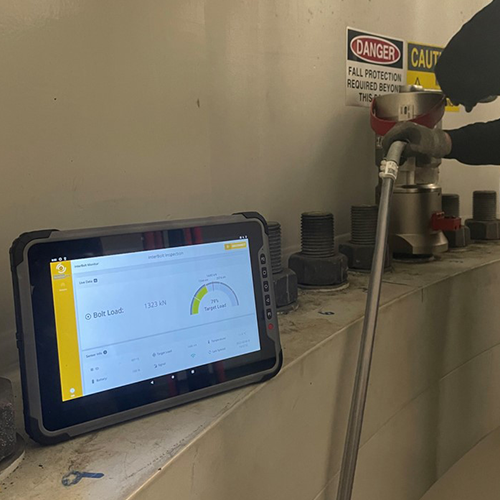

InterBolt 태블릿 과거에는 볼트 하중을 직접 측정하려면 인적 오류가 발생하기 쉬운 값비싸고 깨지기 쉬운 유선장비를 사용해야 했습니다.

이러한 문제를 해결하기위해 InterBolt 시스템은 내장형 LED와 InterBolt 태블릿 애플리케이션이라는 선진화된 두 가지 현장 모니터링 방법을 제공합니다.

이러한 솔루션은 복잡한 설정이나 무거운 혹은 다루기 어려운 도구의 사용 없이 기술자들이 몇 초 안에 여러 볼트의 하중을 정확하게 측정할 수 있도록 합니다.

내장형 LED 표시기

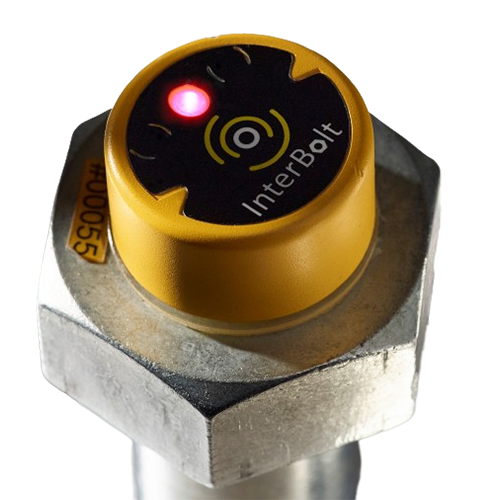

InterBolt에는 볼트 하중을 간편하고 빠르게 확인하기 위해 엔드 캡에 밝은 LED표시기가 탑재되어 있습니다. LED는 측정된 볼트 하중이 응용프로그램의 목표 하중에 대비하여 얼마나 가까운지를 나타냅니다. 자석을 사용하여 장치를 깨우기만 하면 LED를 확인할 수 있습니다.

  • 빨강색 점멸 – 볼트 하중이 너무 낮음

  • 녹색 점멸 – 볼트 하중이 정상 범위에 있음.

  • 빨강/녹색 점멸 – 볼트 하중이 너무 높음

  • 빨강색 지속 - 볼트 하중이 패스너의 보증 하중보다 높으며 패스너가 영구적으로 신장될 수 있는 상태

LED 표시기를 사용하면 무겁거나 번거로운 도구, 외부 전원 공급 장치 및 복잡한 설정 절차 없이 몇 초 만에 볼트 부하 검증이 가능합니다.

LED 표시기는 20m 떨어진 곳에서도 볼 수 있습니다.

LED의 볼트 하중 임계값은 InterBolt 태블릿을 사용하여 현장에서 구성할 수 있으며 특정 응용프로그램을 위해 대체 LED 색상이 가능합니다.

InterBolt 검사 앱

InterBolt 검사 앱은 현장에서 볼트 하중 데이터를 시각화하며 내장 LED보다 더 높은 정밀도의 볼트 하중 측정을 제공합니다.

이 앱에는 세 가지 주요 뷰가 있습니다.

  • 목록보기

    여러 InterBolt의 볼트 하중을 볼 수 있는 곳
  • 단일 보기

    단일 InterBolt의 볼트 하중을 더 자세히 볼 수 있습니다.
  • 구성 보기

    InterBolts의 구성을 업데이트할 수 있는 곳.

이 앱은 일반적으로 견고한 Android 태블릿인 InterBolt Tablet에서 호스팅되지만 Windows 및 iOS 기기용 앱 버전도 제공됩니다.

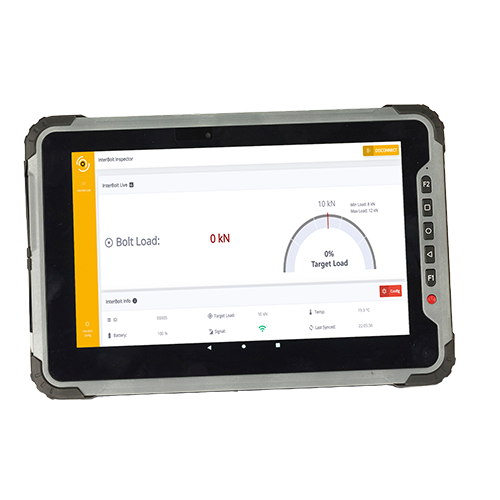

InterBolt 태블릿

InterBolt 태블릿은 견고한 안드로이드 기반의 산업용 태블릿으로 내장된 LoRa 송수신기를 갖추고 있습니다.

이를 통해 최대 100m의 범위에서 InterBolt와 무선 통신할 수 있습니다.

태블릿은 IP67의 침투 보호 등급, IK07의 충격 보호 등급(1.2m까지의 낙하 저항)을 갖춘 열악한 작동 조건을 위해 설계되었으며 -20°C~ 60°C 의 온도 범위에서 작동합니다.

10인치 정전식 터치 스크린은 직사광선에서도 작동하며 태블릿의 배터리 수명은 12시간입니다.

어깨 스트랩, 핸드 스트랩, VESA 마운트 및 도킹 스테이션을 포함한 다양한 장착 하드웨어도 사용할 수 있습니다.

활성화 방법

배터리 수명을 보존하기 위해 InterBolt는 기술자에 의해 활성화될 때에만 현장 모니터링 모드로 진입합니다.

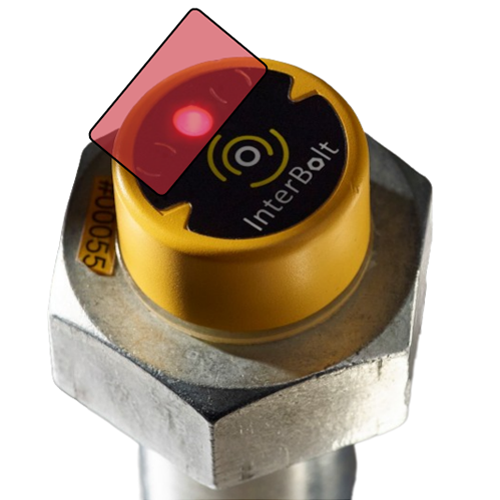

InterBolt를 활성화하려면 간단히 LED 근처 (빨간색으로 표시된 위치)에 자석을 흔들어주세요. 그러면 InterBolt LED가 켜지고, 데이터를 전송하기 시작하여 InterBolt 태블릿에서 볼트 하중을 모니터링할 수 있습니다.

이 로컬 모니터링 모드의 시간과 샘플링 속도는 사용자가 구성할 수 있습니다.

현장 모니터링 모드가 아닌 경우 LED는 켜지지 않으며, InterBolt는 원격 모니터링을 위해 InterBolt 게이트웨이에 주기적으로(일반적으로 한 시간에 한 번) 데이터를 전송합니다.

실시간 데모 데이터 접속 (Live data access)

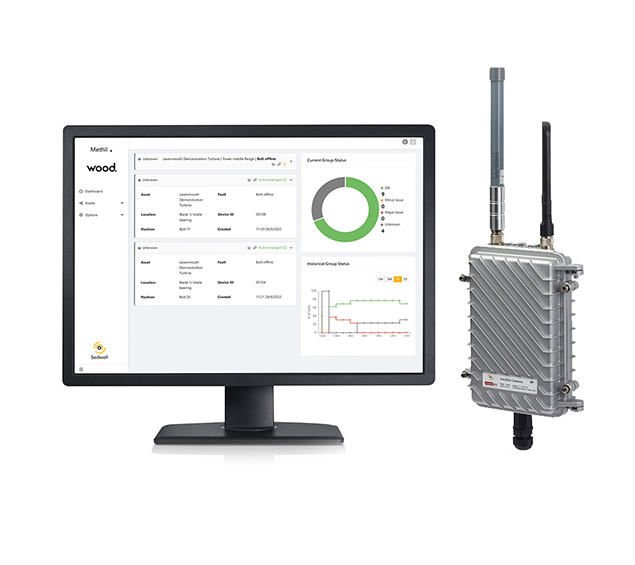

다음은 해상 풍력 성장 파트너십(Offshore Wind Growth Partnership)과의 프로젝트를 통해 자금을 지원받은 해상 데모 터빈에 실제 설치를 위한 InterBolt Cloud 플랫폼에 대한 링크입니다.

사이트 : Dashboard.interbolt.co.uk
이메일: demo@interbolt.co.uk
비밀번호: Intelligentbolting
