측정솔루션 > 비틀림 진동센서

비틀림 진동센서

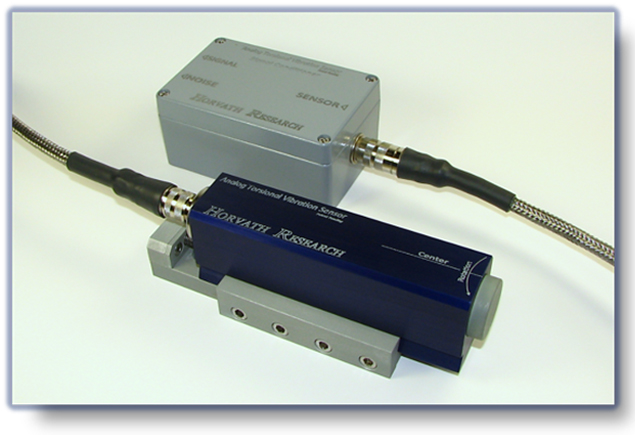

Analog Torsional Vibration Sensor (ATVS)

비틀림 진동을 측정 에는텔레메트리와 레이져, 펄스방식등 여러 방법들이 있습니다. ATVS 는 Encoders, Slip rings, Telemetry를 사용하지 않고 하나의 센서로 비틀림 진동을 측정할 수 있도록 개발되었으며, 반사판의 설치 없이 최대 40mm까지 거리를 두고 회전체의 비틀림 진동을 측정하여 아날로그 신호로 출력할 수 있습니다. 또한 토크를 측정할 수도 있고 실제 파워(동력)을 모니터링할 수도 있습니다.

적용

Applications
·  토크불안정 및 비틀림진동 등의 계측이 필요한 연구 및 현장에 즉각적용
·  토크/비틀림 계측, 분석 및 감시
·  중요설비진단
·  비틀림 고유 주파수 식별
·  비틀림 부하 모니터링
·  로터 상태 모니터링
·  로터, 블레이드 진동 모니터링
·  회전 피로 모니터링
·  작동 중 균열 식별
·  비틀림 댐퍼 개발
·  펌프 진동 모니터링

주요 기능

Function
·  비접촉식 (Encoders, Slip rings, Telemetry 불필요)
·  샤프트 / 로터 수정 없음
·  간단한 데이터 수집 시스템
·  Shaft가 노출되는 모든 위치에 설치 가능
·  먼지, 오일, 물, 그리스의 영향을 받지 않음
·  Noise 제거기술 탑재
·  아날로그 전압/전류 출력 (0.1V/m/s)
·  주파수 범위 : 0-300 [Hz]
·  온도 범위 : -40 ° C ~ 80 ° C


ATVS Demonstration

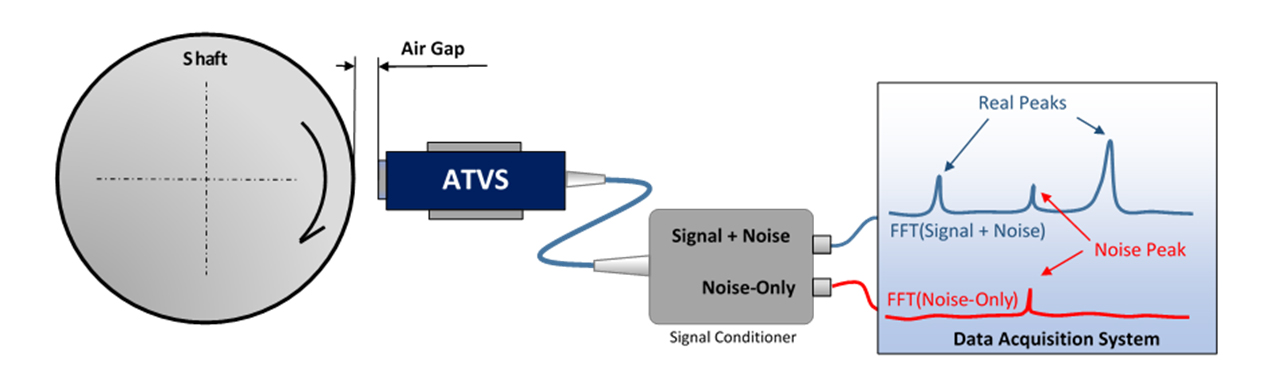

설치 회로도
