모니터링 솔루션 > 풍력발전기 날개 모니터링

On-Tower 시스템 / 표면 손상 모니터

On-Tower monitoring system / Surface damage detection

온 타워(On-Tower)시스템

온 타워(On-Tower)시스템은 유지보수 직원이나 담당자에게 자동으로 알려주는 plug-and-play 장치 입니다.
선진화된 음향 특허 기술을 사용하여 블레이드의 유지 보수 개선, 비용 절감, 발전 출력 관리를 위해 개발된 세계 최초의 장치 입니다.
전 세계적으로 Ping 은 차별화된 기술과 높은 가성비로 많은 각광을 받고 있으며,
친환경 재생 에너지 붐으로 발전하는 풍력 발전기 시장에 모니터링 부분을 선도하게 될 것입니다

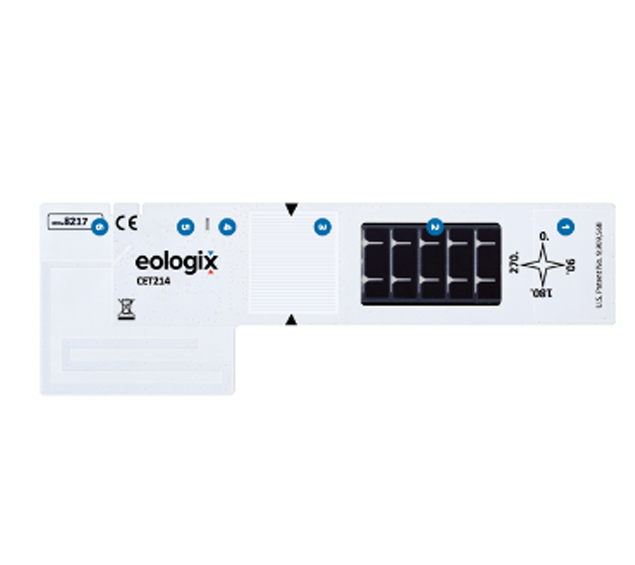

인 블레이드(In-Blade) 및 온 블레이드(On-Blade) 센서 시스템을 통해 통합적인 블레이드 상태 모니터링 시스템을 제공합니다.
이러한 방식을 통해 우리는 블레이드를 끊임없이 느끼고 듣고 감지할 수 있습니다.

제품 특징

Features
  • 블레이드 상태 감시

    풍력 발전기 블레이드 상태를 지속적으로 모니터링합니다.
  • 성능 향상

    정확한 데이터는 터빈 정지 시간이 단축되고 성능이 향상됨을 의미합니다.
  • 손상을 조기에 감지

    블레이드 결함이 확대되어 비용이 많이 들기 전에 감지합니다.
  • 유지보수 비용 절감

    지속적인 모니터링은 연간 검사보다 효율적입니다.
  • 원격 분석

    분석 및 모니터링을 위한 클라우드 기반 데이터를 제공합니다.
  • 알림

    결함 발생시 사용자에게 즉시 알려줍니다.

블레이드 표면 손상을 음향으로 감지

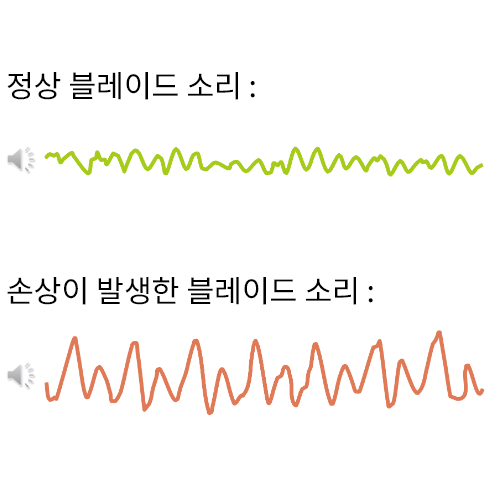

블레이드에 손상을 들을수 있다는 사실을 아셨나요?

손상된 로터 블레이드는 특정 주파수의 소리가 발생합니다.
이 소리를 스마트 On-Tower 시스템이 다양한 알고리즘 분석을 통해 손상으로 인한 소음을 식별합니다.
이를 통해 로터 블레이드의 손상을 초기에 감지하고 추가적인 손상을 제때 대응할 수 있습니다.

On-Tower 센서는 블레이드 손상으로 인해 발생하는 소리의 변화를 지속적으로 측정하고 분석하기 때문에
시간이 지남에 따른 손상 크기와 진행 상황을 추적 관리할 수 있습니다.

설치가 쉽고 작동이 간편한 플러그 앤 플레이 장치

스마트 On-Tower 시스템은 풍력터빈 타워 하나당 1개의 시스템을 설치하며,
설치 즉시 블레이드가 회전할 때 발생하는 소리를 측정하고 관리하는
플러그 앤 플레이(Plug & Play)장치 입니다.

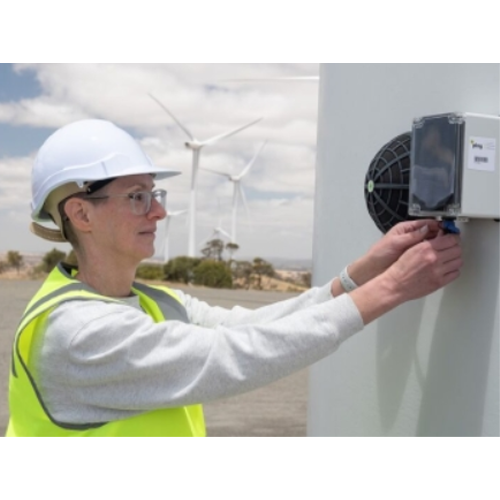

  • 간편한 설치

    왼쪽 그림과 같이 설치는 1분 이내에 타워 베이스에 자석으로 부착 합니다.
  • 태양열 발전

    태양 전지 패널로 생산된 전원을 자체 공급하기 때문에 별도의 전원연결이 필요하지 않습니다.
  • 위성 & 셀룰러 통신

    내부에 장착된 자체 셀룰러 통신을 사용하여 별도의 데이터 연결없이 언제 어디서든 블레이드의 상태를 확인할 수 있습니다.

표면 손상 감지 / Surface damage detection

Detectable fault

날개 팁 손상 / Tip Damage

블레이드 팁과 가장자리는 특히 침식에 노출되어 공기 역학을 저해하고 에너지 생산량을 크게 감소시킵니다.

모서리 침식 / Leading Edge Erosion

모서리 침식 또는 부식은 풍력 터빈 블레이드 신뢰성의 새로운 문제로, 성능 저하와 추가 유지 보수 비용을 유발합니다.

번개로 인한 흠집 / Gouge or Lightning Strike

번개는 풍력 터빈 블레이드에 큰 피해를 입히고 때때로 이러한 번개 폭발은 블레이드에 심각한 손상을 입힙니다.

갈라진 날개 팁 / Split Tip

갈라진 팁은 블레이드의 구조적 무결성을 약화시키고 블레이드 공기역학에 부정적인 영향을 미치며 전반적인 터빈 성능을 저하시킵니다.

낙뢰 감지/ Lightning detection

Lightning detection

풍력 터빈이 계속 발전함에 따라 낙뢰 위험도 증가합니다.
터빈 높이가 증가하고 로터 블레이드가 더욱 길어짐에 따라 풍력 터빈은 번개의 표적이 되기 쉽습니다. 더욱이, 천둥번개를 비롯한 기상 이변이 계속해서 증가하고 있습니다.

스마트 On-Tower 시스템은 특수 코일이 장착되어 낙뢰로 인해 생성된 전자기장을 측정하여 낙뢰피해 시간과 GPS위치를 기록하여 대시보드에 표시합니다.

이 세부 정보를 통해 음향 손상 감지와 함께 정확한 근본 원인 분석을 수행하여 터빈의 성능과 안전에 대한 포괄적인 통찰력을 얻을 수 있습니다.

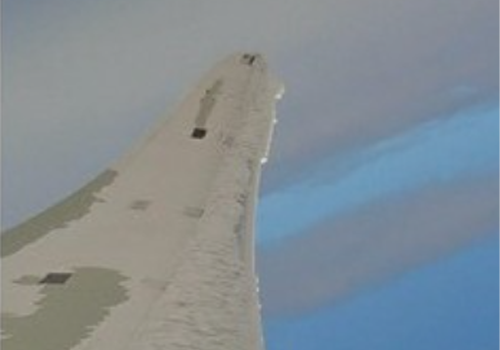

결빙 감지 / Icing detection

Icing detection

스마트 On-Tower 시스템은 기존 결빙감지 시스템과 대비하여 가성비 높은 방법으로 블레이드 손상과 함께 결빙을 감지할 수 있습니다.

터빈 블레이드의 얼음은 일부 추운 기후에서 심각한 문제와 손상을 일으키고 잠재적으로 안전 위험이 될 수 있습니다. 이로 인해 터빈이 장기간 정지되고 위험한 결빙 부하가 발생하여 수익과 에너지 부족이 발생할 수 있습니다.

스마트 On-Tower 시스템은 음향 변화를 기반으로 블레이드에 얼음이 쌓였는지 여부를 감지하여 가벼운 결빙이 시작되는 순간부터 지속적으로 결빙상태 변화에 따른 알림을 받아 운전자는 결빙 피해를 최소화하고 효율성과 안전성을 향상시켜 에너지 생산량을 늘릴 수 있습니다.

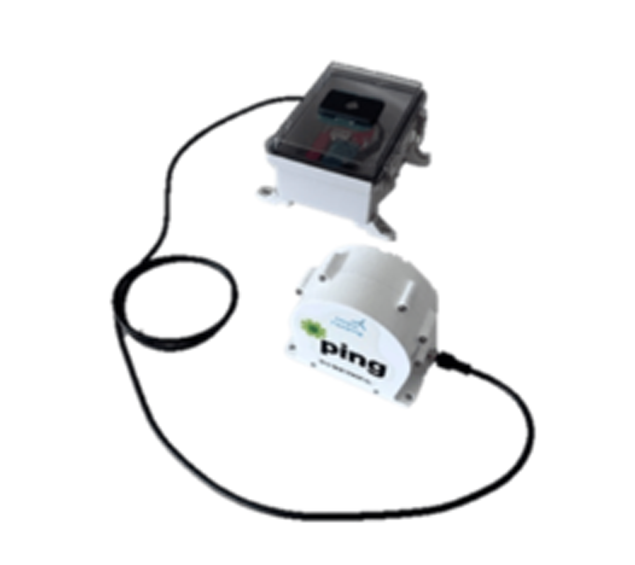

제품

Product
HARDWARE SPECIFICATIONS
Category Description
Onboard Sensors MEMS microphone array, MEMS tri-axial accelerometer, temperature
Processing On-board edge computing processor
Communications LTE Cat-M1 / 2G
Power On-board Solar panel and Lithium-ion battery
Positioning GNSS Receiver
Mounting Method Magnetic mount
Dimensions
(installed)
Dependant on final installation

소프트웨어

Software

Damage level

Trend graph
